PCB多層電路板的厚度及材質

發布日期：2020-12-21 21:32瀏覽次數：

PCB多層板就是指兩層以上的電路板，它是由幾層絕緣基板上的連接導線和裝配焊接電子元件用的焊盤組成，既具有導通各層線路，又具有相互間絕緣的作用。PCB電路板的標準厚度有0.70mm、0.80mm、0.95mm、1.00mm、1.27mm、1.50mm、1.60mm、2.00mm、2.40mm、3.00mm, 3.20mm、3.50mm、4.00mm、6.40mm等。其中領智電路小編以最多見的1.6mm的電路板為例講解多層電路板的厚度及材質。

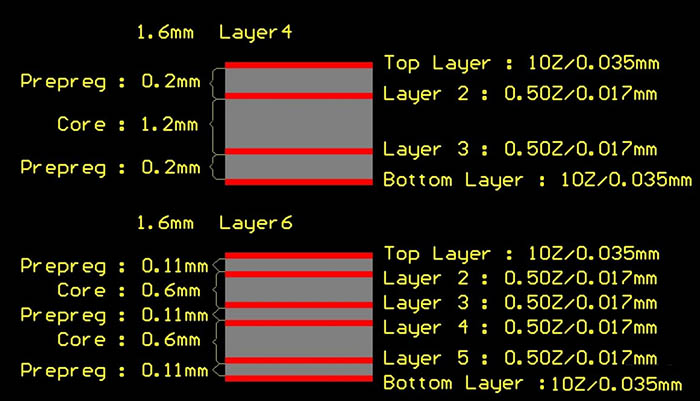

由最上面的四層板層壓圖可知1.6mm厚度的多層電路板，最上面是一層1盎司的銅，然后是（0.2mm-0.5盎司）厚度的PP片，然后是第二信號層其銅箔只有0.5盎司厚度，接著是（1.2mm-0.5OZ）厚度的Core層，下面是0.2mm厚度的PP片，最后是1盎司的底層。

圖中的Prepreg是PCB的薄片絕緣材料。Prepreg在被層壓前未半固化片，又稱為預浸材料，主要用于多層電路板的內層導電圖形的粘合材料及絕緣材料。在Prepreg被層壓后，半固化的環氧樹脂被擠壓開來，開始流動并凝固，將多層電路板粘合在一起，并形成一層可靠的絕緣體。圖中的Core是制作電路板的基礎材料，Core又稱之為芯板，具有一定的硬度及厚度，并且雙面有銅。所以，多層電路板其實就是Core與Prepreg壓合而成的。
